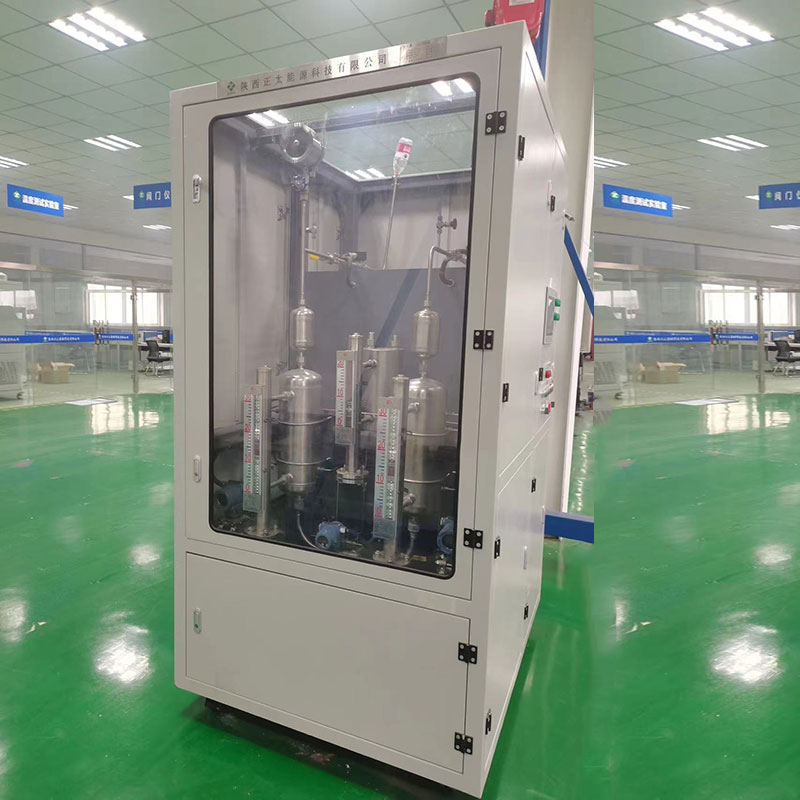

本设备是一款集气体收集、电极测试、隔膜测试及气体纯度测试于一体的完整带压碱性制氢系统。其结构紧凑、功能全面，专为满足各类实验室和工业环境的测试需求而设计。整套设备包括电解槽、氢氧分离器、制氢系统、加水补碱循环系统、水循环加热冷却系统、电控系统、气体分析系统以及水电解制氢数据分析系统，结构紧凑且功能齐全。

核心组件与功能

电解槽：作为系统的核心，电解槽的尺寸可根据客户需求灵活定制，电极测试面积和产气量因此可自由调整。该设备适用于0.1至2Nm³/h的产气量范围，电极有效测试面积包括93mm、200mm、300mm三种规格，满足多样化的测试需求。

制氢系统：通过高效分离电解产生的氢气和氧气，并对气体进行冷却和稳定处理，确保气体纯度和安全性，满足气体分析的高标准。

加水补碱循环系统：该系统维持电解槽内的液位和碱液浓度平衡，保障电解过程的连续性和稳定性。配备的自动化补水功能，实现无人值守和长期测试，提升测试效率。

水循环加热冷却系统：通过精确控制电解槽的温度，优化电解效率，确保设备在长时间运行中保持稳定。同时，碱液加热与冷却双系统的配置，满足多种工况的不同需求。

电控系统：集成显示屏操作界面，可自由设置运行参数和报警/连锁参数，实现设备的智能化管理和安全运行。

水电解制氢数据分析系统：专用软件支持对电压、电流、能耗、电流密度、产气量、碱液温度等多个性能影响因素进行实时监测与数据统计，并支持数据导出分析，为测试提供有力支持。

产品优势与特点

定制化设计：根据用户的具体需求，可增加或删减功能与配置，实现高度个性化定制，满足多样化测试需求。

操作便捷：通过显示屏操作界面，用户可轻松设置运行参数，一键启动设备并实现无人值守，简化操作流程，提升测试效率。

安全可靠：设备工作压力可自由调整，常规运行压力为1.6mpa，高压可定制。同时，多重安全保护装置确保设备在各种工况下的安全稳定运行，保障测试人员的安全。

外观精致：设备结构紧凑，外观精致美观，不仅满足功能需求，还注重美观性，适用于各种实验室或工业环境。

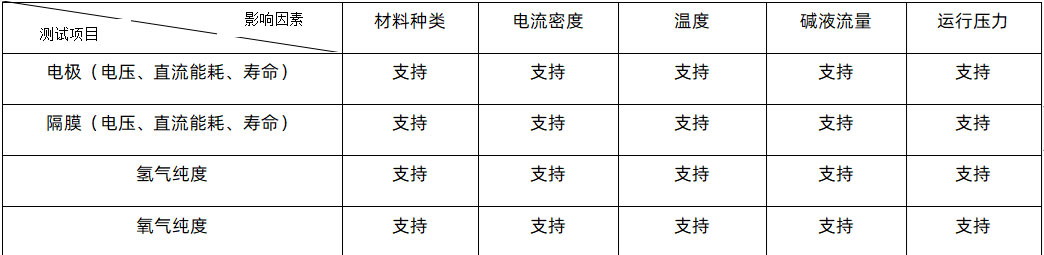

系统支持多样化的测试需求
